不管是3C数码爱好者还是电脑相关的维修人员，看了这篇文章都可以从某个方面说明大家都是这方面的粉丝。但是你对电脑维修中的信号维修了解多少呢？而笔记本信号维修一般需要哪些操作？知识的一般原则是什么？本文就为大家说说这些信号维修操作的内容。

1.笔记本电脑启动及信号电路的理论基础

笔记本电脑启动原理及各种重要信号的理论知识是笔记本信号维修技术中非常重要的知识基础，下面将逐步对这部分知识进行系统全面的概述。

2.笔记本电脑开机原理总结

从按下笔记本电脑主机的电源开关到进入笔记本电脑操作系统的过程称为笔记本电脑的开机过程，笔记本电脑的启动过程分为硬启动过程和软启动过程两部分。硬启动过程主要是指POWER（电源）维修操作的动作过程；软启动过程是指执行BIOS的POST过程。

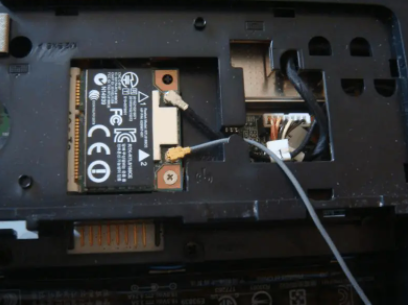

（笔记本信号维修1-1）

3.计算机上电信号基础知识

上电电路是基于使CPU进入正常工作状态的能力，满足CPU在供电、时钟和三方面的需要重启。笔记本电脑的开机电路通常由主机电源开关键、芯片组、开机控制芯片等电子元件和硬件设备及相关电路组成，在笔记本信号维修的电脑启动电路中芯片组是最核心的部件，其作用包括确认和处理启动控制芯片发出的启动信号。开启时钟电路会输出主板上各个电路和芯片所需的时钟信号，并产生复位信号使CPU等硬件设备复位进入正常工作状态。在待机状态下EC芯片的部分功能模块已经开始工作，为笔记本电脑的启动过程做好准备。EC芯片控制主板上最重要信号的时序，同时在维修操作方面也负责监控电源适配器和充电电池的供电；控制触摸屏、键盘、散热风扇等硬件设备的启动和运行。

4.信号工作原理说明

笔记本电脑的启动过程本质上是给笔记本电脑中的各种硬件设备和相关电路通电，获得时钟信号和复位信号的过程。启动电路是控制这一系列过程实现的电路，在笔在笔记本电脑的启动过程中各部分电源接通的顺序称为开机顺序。详细了解笔记本电脑在开机过程中的开机顺序，对于笔记本信号维修中电脑的维护保养很重要。不同品牌和型号的笔记本电脑在开机顺序上有一定的差异，但其基本原理和流程是相同的。当没有电源适配器和充电电池供电时，笔记本电脑主板上的CMOS电池为主板上的CMOS电路供电。CMOS电池提供的+RTCVCC（3.3V）电源主要用于启动32.768kHz晶振，在RTC电路正常工作后提供维修操作的实时时钟。同时，CMOS电池还为芯片组中的CMOS电路提供电源。

当笔记本电脑插入电源适配器或充电电池时，笔记本电脑处于待机模式，从电源适配器输入的几十伏电压通过笔记本信号维修中电脑的主电源接口电路进入主板的保护隔离电路。当充电控制芯片检测到电源适配器供电正常且正常时会导通相应的场效应管，使电源适配器供电从保护隔离电路输出为电源供电。待机电路：待机电路将保护隔离输出的电源转换成3.3V和5V的待机电源，提供的维修操作是在待机状态下需要待机电压的硬件设备及相关电路如主机电源开关、EC芯片、和芯片组。这时待机电路产生的3.3V电源将代替CMOS电路的CMOS电池供电，待机电路输出的待机电源为EC芯片提供待机电压。

其中一个电源通过由电阻和电容组成的RC延时电路向EC芯片提供复位信号，使EC芯片内部振荡电路发生振荡、产生正常工作所需的电压。时钟频率：EC芯片正常工作后会向芯片组发送RSMRST#等信号，芯片组的部分功能模块开始初始化、等待笔记本信号维修的上电信号。这里需要注意的是并非芯片组（双芯片架构的芯片组导桥芯片）内部的所有功能模块都进入工作状态，只有一小部分与启动过程密切相关的功能模块在维修操作后进入工作状态，如检测上电信号的PWRBTN#信号引脚。
